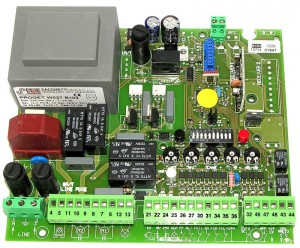

Carte électronique B102P | radio intégrée
Platine électronique pour armoire B102/P à module radio 433MHz intégré.
Gérez les ouvertures et fermetures de votre portail avec une carte électronique de qualité !
- Pour 2 moteurs 220V avec ou sans fin de course, à vérins, à bras articulés, enterrés ou double coulissant
- Entrées de sécurités ouverture , fermeture , photocellules , palpeur et arrêt d’urgence
- Fin de course ouverture pour chaque moteur
- Voyant de position portail ouvert
- Sortie accessoires 24V cc
- Sortie 24 volts pour le contrôle des sécurités (nouvelle norme)
- Diode d’état de toutes les entrées de commande et de sécurité
- Diode de signal radio et d’anomalie
- Plusieurs messages d’erreur vous sont communiqués par la platine en cas d’anomalie
- Module mémoire des télécommandes extractible pour éviter leur reprogrammation en cas de remplacement de la platine.
- Réglages force électronique pour chaque moteur
- Éclairage de courtoisie, feu clignotant,contact horloge, ouverture piéton
- Ralentissement avec ou sans fin de course
- Commande pas à pas; 4 modes de fonctionnement
Idéale pour le remplacement d’une B100 ou d’une platine similaire.
Je possède un portail métal avec 2 vérins – automatisme TREBI
armoire B 102. Fonctionnement OK
Je désire un conseil de réglage des potentiomètres RF1 RF2 TL/RAL pour que mon portail à l’ouverture et à la fermeture s’arrête au mm. Je suis obligé de reprendre ce réglage à cause du bruit généré par les vibrations du portail.
Merci d’avance
Bonjour Mr Billet
J’ai bien compris votre problématique.
La carte B102 ne dispose pas de réglages “fins”. Il n’est donc pas possible de faire un réglage au millimètre l’ouverture et la fermeture comme vous le demandez. Le réglage de force RF1 et RF2 n’apportera pas de solution. Ces 2 potentiomètres servent à régler le couple des moteurs. Plus vous augmentez la valeur, plus les moteurs ont du couple mais cela ne change rien à leur vitesse.
Dans votre configuration, les vérins sont alimentés pendant un temps identique pour les 2 moteurs que vous réglez en retouchant le potentiomètre TL/RAL. Il est bon que les moteurs soient alimentés pendant quelques secondes encore après l’arrêt sur les butées. Cela permet de les mettre en pression les vantaux et d’assurer une meilleure résistance à l’effraction.
Avez vous activé la fonction “ralentissement” en insérant le pont J2 sur la carte ? Cela permet aux moteurs d’arriver à vitesse réduite sur les butées d’arrêt et donc de diminuer le bruite de la tôle.
Une autre suggestion: mettre une petite butée en caoutchouc pour amortir le choc …….
Cordialement
Eric Lesieur
pour un eclairage d allee comment augumenter le temps de l’eclairage de courtoisie sur armoire trebi b102p
merci
Bonjour je vient d installer mon automatisme avec armoire b102 et moteur enterré j aimerai savoir comment caler les moteurs en bonne position pour pour pour démarrer la séquence . Tout est bien programmer seulement actuellement les bras des moteurs ne sont pas en bonne position pour mettre le bras et les portails merci
